C 0.40   硅 0.40  锰0.30  铬13.00

　　1.2083H性能：



　　低腐蚀，高合金，低翘曲的通孔硬化钢，具有优异的镜面抛光性能以及良好的光蚀刻性能，良好的可加工性，高耐磨性和高尺寸稳定性



　　1.2083H应用：



　　用于化学侵蚀性塑料的模板和嵌件；由于具有出色的抛光性能，因此适用于光学和医疗产品



　  1.2083H热处理：



　　 （1）软退火：



　　750至800°C约2至5个小时，以每小时10至20°C的缓慢受控冷却速度冷却至约650°C；空气中进一步冷却，大 200 HB



　　（2）硬化：



　　1000°C至1050°C



　　15至30分钟，保持固化温度



　　在油/压缩气体/热浴中淬火



　　可获得的硬度：53-56 HRC



　　（3）回火：



　　硬化后立即缓慢加热至回火温度；



　　炉内短时间：每20毫米零件厚度2小时；



　　建议回火两次。

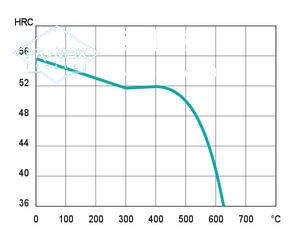

       （4）退火

本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 promaxsts@163.com 举报，一经查实，本站将立刻删除。
